7) Parametry laserového paprsku

Na vaše přání dokážeme laserový paprsek různě zaostřit. Můžeme zaostřit laser tak, aby v požadované vzdálenosti (nebo rozsahu) byla čárka nebo bod co nejtenčí, nejmenší. Většina laserů je u nás vyráběna s úhlem vyzařování 70°. Je tomu proto, že poměr úhlu a množství dopadajícího světla na plochu, která tvoří čárku je nejoptimálnější. Hodí se na drtivou většinu aplikací které od nás zákazníci požadují.
Vyrábíme ale i běžně  vyzařovací úhel (čárového laseru) 35°, 45°, 70°, 85°, 110° s cylindrickou optikou, nebo 5°, 20°, 36°, 45°, 60°, 90°, 120°, 160° s optikou vlnovcovou.
Můžeme vám nabídnout i různé netradiční světelné tvary, křížek, terč, různé rastry a jiné tvary s pomocí difrakčních optik.

Nasvítit materiál lze obvykle 3 způsoby, které představují trojůhelníky na obrázcích.

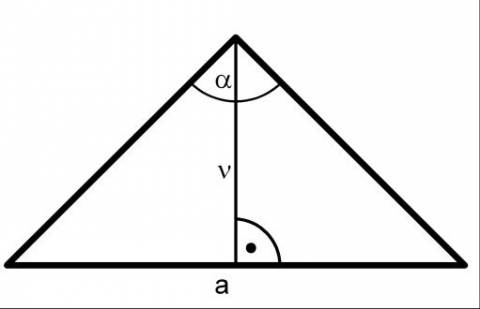

Pří svícení nad středem čárky vychází délky čar například takto:

úhel alfa - výška - délka čáry a
45° - 1m - 82cm
70° - 1m - 140cm
80° - 1m - 167cm
110° - 1m - 285cm
115° - 1m - 313cm

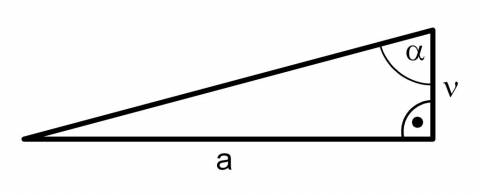

Při svícení podél je možné s menším úhlem obsáhnout větší vzdálenost (délku čáry a)

úhel alfa - výška - délka čáry a
45°  - 1m - 100cm
50°  - 1m - 119cm
60°  - 1m - 173cm
70°  - 1m - 274cm
80°  - 1m - 567cm

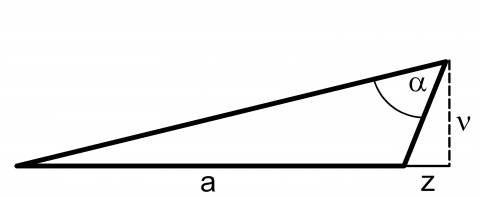

Při svícení podél je možné s umístěním laseru kousek před plochu kterou potřebujete osvítit (Z = 20cm) menším úhlem obsáhnout ještě větší vzdálenost (délku čáry a)


úhel alfa - výška - délka čáry a

45°  - 1m - 129cm
50°  - 1m - 162cm
60°  - 1m - 273cm
70°  - 1m - 623cm


Proč se nehonit za velkým vyzařovacím úhlem laseru.

Vždy je lepším řešením najít vhodné místo k upevnění laseru s menším úhlem vyzařování, než za každou cenu chtít laser s velkým vyzařovacím úhlem. Důvodem je Gausovské rozložení světelného výkonu laseru při použití cylindrické optiky. Ve středu je čára nejjasnější a ke krajům slábne. Čím větší je vyzařovací úhel, tím jsou kraje méně viditelné. Viz obrázek rozložení výkonu laseru při různých vyzařovacích úhlech.  Nicméně, silné výhody cylindrické optiky jsou v hladkém paprsku bez zubaté struktury, které vytváří jiné optické členy (viz 9 odstavec).

Nechce se-li vám to počítat, zde máte přehlednou tabulku

tabulky pro některé případy osvitového trojúhelníku tabulky pro některé případy osvitového trojúhelníku

Aplikace na mobil nebo tablet pro výpočet vyzařovacího úhlu laseru (pro Android)

Vážení zákazníci,
máme pro vás aplikaci kterou si můžete sami po stažení z Google Play spočítat správné parametry vašeho laseru.

https://play.google.com/store/apps/details?id=janpancir.com.lasercalculator
